Продукция

Каталог → Стационарные газоанализаторы → ИДК-10-Х3

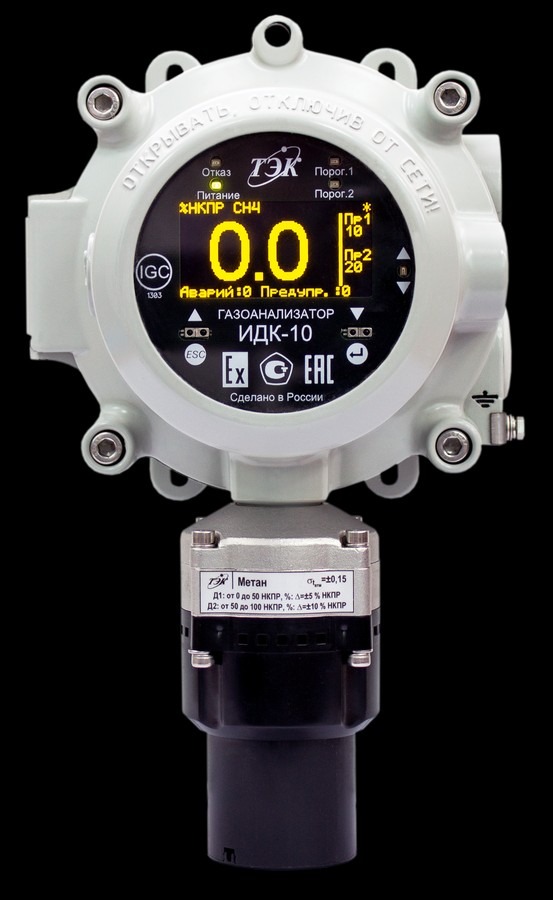

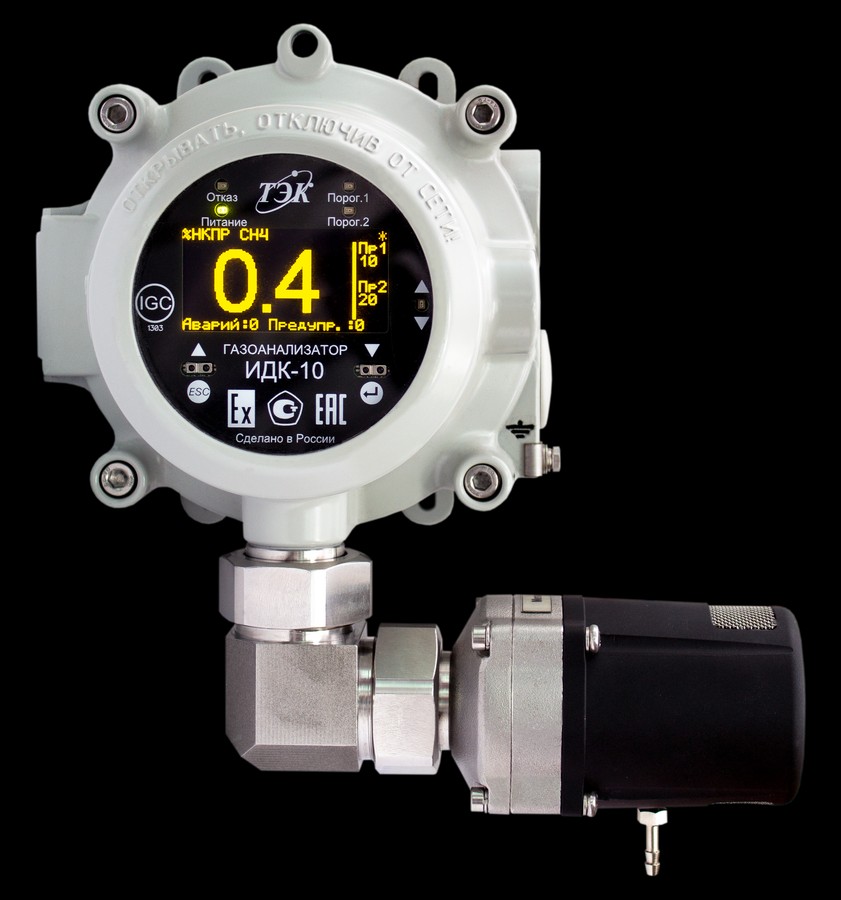

ИДК-10-Х3

Варианты модификаций

ИДК-10-Х3

Варианты модификаций

Климатическое исполнение

от -60 до +90 ⁽¹⁶⁾от -60 до +65 ⁽¹⁴⁾от -60 до +50 ⁽¹⁴⁾Морское (от -60 до +90) ⁽¹⁶⁾Морское (от -60 до +65) ⁽¹⁴⁾Морское (от -60 до +50) ⁽¹⁴⁾

Контролируемое вещество

н-Бутан ⁽⁴⁾Метан ⁽⁶⁾Этан ⁽⁴⁾Пропан ⁽⁶⁾Пентан ⁽⁴⁾Гексан ⁽⁴⁾Пропилен ⁽⁴⁾

Диапазон измерения

0-100 % НКПР ⁽⁸⁾0-50 % НКПР ⁽²⁴⁾

Точность

3 % в диапазоне от 0 до 50 % НКПР, 5 % в диапазоне от 0 до 100 % НКПР ⁽⁴⁾5 % в диапазоне от 0 до 50 % НКПР, 10 % в диапазоне от 50 до 100 % НКПР ⁽⁴⁾3 % в диапазоне от 0 до 50 % НКПР ⁽¹⁴⁾5 % в диапазоне от 0 до 50 % НКПР ⁽¹⁰⁾

смотреть все варианты (32)

Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Метан ; Диапазон измерения: 0-100 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР, 5 % в диапазоне от 0 до 100 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Метан ; Диапазон измерения: 0-100 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР, 10 % в диапазоне от 50 до 100 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Метан ; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Метан ; Диапазон измерения: 0-100 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР, 5 % в диапазоне от 0 до 100 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Метан ; Диапазон измерения: 0-100 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР, 10 % в диапазоне от 50 до 100 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Метан ; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Этан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Этан; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Этан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Этан; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропан; Диапазон измерения: 0-100 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР, 5 % в диапазоне от 0 до 100 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропан; Диапазон измерения: 0-100 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР, 10 % в диапазоне от 50 до 100 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропан; Диапазон измерения: 0-100 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР, 5 % в диапазоне от 0 до 100 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропан; Диапазон измерения: 0-100 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР, 10 % в диапазоне от 50 до 100 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : н-Бутан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : н-Бутан; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : н-Бутан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : н-Бутан; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пентан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пентан; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пентан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пентан; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Гексан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Климатическое исполнение : от -60 до +65; Климатическое исполнение : от -60 до +50; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Гексан; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Гексан; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Климатическое исполнение : Морское (от -60 до +65); Климатическое исполнение : Морское (от -60 до +50); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Гексан; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропилен; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : от -60 до +90; Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропилен; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропилен; Диапазон измерения: 0-50 % НКПР; Точность: 3 % в диапазоне от 0 до 50 % НКПР;
Принцип действия : Оптический; Климатическое исполнение : Морское (от -60 до +90); Тип взрывозащиты: Взрывозащищенная оболочка Ex d; Контролируемое вещество : Пропилен; Диапазон измерения: 0-50 % НКПР; Точность: 5 % в диапазоне от 0 до 50 % НКПР;

Описание

ЗАКАЗАТЬ

Эксплуатационная документация

Руководство по эксплуатации ИДК-10

Методика поверки МП

Описание типа средства измерения

Свидетельство (сертификат) об утверждении типа

Свидетельство об утверждении типа средства измерения

Сертификат соответсвия (Протокол)

Декларация о соответствии ТР ТС 020/2011

Сертификат соответствия ТР ТС 012/2011

Сертификат ГОСТ Р МЭК (SIL2)

Протокол испытаний на соответствие требованиям сейсмостойкости

Сертификат соответствия Интергазсерт

Сертификат соответствия СТО Газпром 9001-2018

Протокол испытаний продукции в системе Интергазсерт

Сертификат о членстве FieldComm Group

Заключение МИНПРОМТОРГа России

Программное обеспечение

Конфигуратор ИДК-10

HART, DD-IDE файлы

FDT 2.0 DTM драйвер газоанализатора ИДК-10-X1

Конфигуратор ТЭК для Android

3d модели

ИДК-10-Х3 с ОСЗВ, 1 кабельным вводом, универсальным крепежом, козырьком

Получен сертификат соответствия ТР ТС 012/2011

Опросный лист

Газоанализаторы серии ИДК-10 - это электронный, интеллектуальный прибор полевого исполнения со встроенным программным обеспечением для контроля загазованности с функцией информационного обмена по цифровым протоколам связи

Газоанализатор ИДК-10-Х3 позволяет производить всесторонний мониторинг опасных концентраций горючих газов в потенциальных опасных местах

Газоанализаторы ИДК-10 могут монтироваться в помещениях и на открытых площадках, относящихся к зонам 1 и 2, а большой яркий графический дисплей отображает текущую концентрацию по метсу эксплуатации прибора

Датчики могут монтироваться в помещениях и на открытых площадках, относящихся к зонам 1 и 2, а большой яркий графический дисплей отображает текущую концентрацию по месту эксплуатации прибора

Высокое качество и надежность подтвержденная сертефикатом МЭК

Преимущества газоанализатора серии ИДК-10-Х3

Высокотемпературное решени от -60 до +90 градусов
Великолепная стабильность нуля и показаний во всем температурном диапазоне
Две модификации по климатическому исполнению: УХЛ1 и ОМ1 (морское исполнение) - Покрывает все климатические зоны России
Собственная разработка оптической части газоанализатора
Контроль загрязнения оптики
Адаптивный обогрев зеркала
Автокорректировка нулевых показаний
Средняя наработка на отказ не менее 100 000 часов
Гарантийный срок 5 лет
Большой графический дисплей, оптические кнопки и интуитивное меню настроек позволяют настраивать газоанализатор без вспомогательного оборудования*
Ведение архивов событий с возможностью выгрузки и отправки их по почте с помощью мобильного приложения**
Интеграция в систему "Технического обслуживания и ремонта" по HART интерфейсу
Аналоговый выхода 4-20 мА с HART интерфейсом, релейные выходы, интерфейс RS-485 и радиоканал IEEE 802.11 всегда есть в базе прибора
Широкий диапазон напряжения питания от 12 до 36 В - Уверенна работа при просадках и скачках напряжения
Встроенная защита от переполюсовки питания - высокая надежность от ошибок монтажа
Режим теста аналогового выхода и реле - Удобство при проведении ПНР
Высокая устойчивость к электромагнитным помехам
Высокая сейсмостойкость 10 баллов по MSK-64
Взрывозащищенная оболочка с удобным боксом подключения
Богатый выбор дополнительных принадлежностей
